Выкройка одношовного рукава (ЦОТШЛ). Пошаговое построение

01:28 Unknown 3 Comments

Здравствуйте!
В этой статье мы рассмотрим построение чертежа конструкции одношовного рукава с локтевой вытачкой по методике кроя ЦОТШЛ.
Для чертежа выкройки рукава нам понадобятся следующие мерки:

Наименование мерок и условные обозначения	см
Длина рукава (Др)	52
Длина рукава до локтя (Дрл)	30,5
Обхват плеча (Оп)	25
Обхват запястья (Оз)	15

(как правильно снимать мерки, вы можете посмотреть в этой статье).
Дополнительно нам потребуется рассчитать высоту проймы изделия. Для этого измерим на выкройке изделия высоту проймы полочки и высоту проймы спинки, суммируем эти измерения и поделим пополам, таким образом мы рассчитаем высоту проймы изделия Впр=(ВпрП+ВпрС):2=(17,5+16,3):2=16,9см).
Или если чертеж спинки и полочки построены рядом, то сначала соединим прямой линией плечевые точки спинки и полочки. Полученный отрезок разделим пополам, а из точки деления опустим перпендикуляр на горизонталь проймы, и измерим длину этого перпендикуляра.
Теперь определим высоту оката рукава. Для этого от величины высоты проймы изделия отнимем коэффициент, значение которого зависит от размера фигуры:
до 48-го размера К=2-4см
для размеров 48-52 К=1,5-2,5см.
Итак, Вок=Впр-К=16,9-2,5=14,4см.
Напомню, что в качестве примера я привожу свои измерения, ну, а вы должны использовать свои данные.
Подготовим чистый лист бумаги, длиной больше мерки длины рукава на 20-30см.

Длина и ширина рукава. Отступив от верхнего края листа 10-15см, начертим прямой угол с вершиной в точке А. Вниз от точки А отложим мерку длины рукава и поставим точку Н (отрезок АН=Др=52см). Вправо от точки А по горизонтали отложим половину мерки обхвата плеча с прибавкой на свободное облегание и поставим точку А₁ (отрезок АА₁=1/2(Оп+СО)=1/2(25+7)=16см).
Примечание: Прибавка на свободное облегание для фигур с полной рукой составляют 3-4см, для средней полноты рук - 5-6см, для худых рук - 6-7см.

Высота оката. От точки А вниз отложим мерку высоты оката рукава, которую мы рассчитали чуть ранее, и поставим точку Г (АГ=Вок=14,4см). Проведем через точку Г горизонтальную прямую, а из точки А1 опустим перпендикуляр до пересечения с прямой, проходящей через точку Г, точку пересечения прямых обозначим Г₁.
Линия локтя. От точки А вниз отложим мерку длины рукава до локтя и поставим точку Л (АЛ=Дрл=30,5см). Через точку Л проведем горизонтальную прямую.

Окат рукава. Разделим отрезок АГ пополам и поставим точку О, от которой вниз отложим 2-2,5см и получим точку О₁ (ОО₁=2,5см).
Влево от точки О₁ отложим 0,5см для худой руки и 1см для полной руки и отметим точку О₂ (О₁О₂=0,5см).
Разделим отрезок ГГ₁ пополам, точку деления обозначим Г₂, от которой влево отложим 1см и поставим точку Г₃ (Г₂Г₃=1см).
Разделим отрезок А₁Г₁ пополам, поставим точку О₃, а вверх от этой точки отложим 2,5см и получим точку О₄ (О₃О₄=2,5см).
Отрезок АА₁ поделим пополам, точку деления обозначим П. Вверх от точки П отложим половину мерки высоты оката рукава и получим точку О₅ (ПО₅=1/2Вок=14,4:2=7,2см).
От точки О₅ влево отложим 1,5-2см (2см для полных рук) и поставим точку О₆ (О₅О₆=1см).

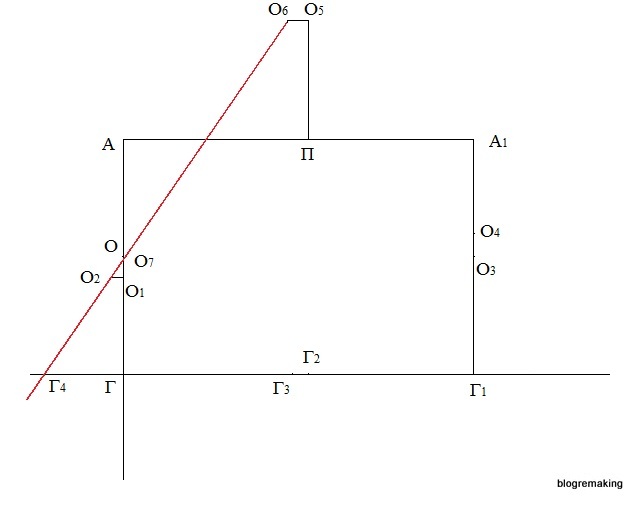

Из точки О₆ проведем прямую через точку О₂ до пересечения с прямой, проходящей через точку Г, а точку пересечения обозначим Г₄, при этом отрезок АГ эта прямая пересечет в точке О₇.
Из точки О₅ проведем прямую через точку О₄ до пересечения с прямой, проходящей через точку Г, точку пересечения отметим Г₅.
Измерим отрезок Г₄Г и отложим эту величину вправо от точки Г, получим точку Г₆ (ГГ₆=Г₄Г).
Теперь измерим отрезок Г₁Г₅ и отложим эту величину влево от точки Г₁ и поставим точку Г₇ (Г₇Г₁=Г₁Г₅).
Соединим прямыми точку О₇ с точкой Г₆ и точку О₄ с точкой Г₇.
Оформим плавной линией верхнюю и нижнюю часть оката свернутого рукава.

Передний перекат рукава. Выемка по линии локтя составляет 0,5-1см, эту величину откладываем вправо от точки Л и отмечаем точку Л₁ (ЛЛ₁=1см).

Через точку Н проведем горизонтальную прямую, на которой от точки Н влево отложим 1,5-2см и получим точку Н₁ (НН₁=2см).

Соединим прямыми точки Г, Л₁ и Н₁.

Ломаная прямая О₇,Г, Л₁, Н₁ - передний перекат рукава.

Ширина рукава по линии низа. Вправо от точки Н₁ под прямым углом к прямой Л₁Н₁ отложим половину мерки обхвата запястья с прибавкой на свободное облегание (СО=2-4см) и поставим точку Н₂ (Н₁Н₂=1/2(Оз+СО)=(15+4):2=9,5см).

Задний перекат рукава. Соединим прямой точки Г₁ и Н₂, эта прямая пересечет линию локтя в точке Л₂.

Выпуклость по линии локтя составляет 1,5-2см, эту величину отложим вправо от точки Л₂ и получим точку Л₃ (Л₂Л₃=1,5см).

Соединим прямыми точки Г₁, Л₃ и Н₂.

Ломаная прямая О₄,Г₁, Л₃,Н₂ - задний перекат рукава.

Положение среднего шва рукава. Поделим отрезок Л₁Л₃ пополам, точку деления обозначим Л₄, влево от этой точки отложим 1см и получим точку Л₅ (Л₄Л₅=1см). Отрезок Н₁Н₂ поделим пополам, обозначим точку деления Н₃. Влево от точки Н₃ отложим 1см и поставим точку Н₄ (Н₃Н₄=1см). Соединим прямыми точки Г₃, Л₅ и Н₄. Ломаная линия Г₃, Л₅, Н₄ - средний шов рукава.

Передний срез рукава. Измерим отрезок ГГ₃, эту величину мы отложим влево от точки Г под прямым углом к отрезку ГЛ₂ и поставим точку Г₈ (Г₈Г=ГГ₃).

Измерим отрезок Л₁Л₅ и эту величину отложим влево от точки Л₁ по горизонтали и получим точку Л₆ (Л₆Л₁=Л₁Л₅).

Измерим длину отрезка Н₁Н₄ и отложим эту величину влево от точки Н₁ по горизонтали и отметим точку Н₅.

Соединим прямыми точки Г₈, Л₆ и Н₅. Ломаная прямая Г₈, Л₆, Н₅ - передний срез рукава.

Локтевой срез рукава. Измерим отрезок Г₃Г₁, отложим эту величину вправо от точки Г₁ под прямым углом к прямой Г₁Л₃ и отметим точку Г₉ (Г₁Г₉=Г₁Г₃).

Измерим отрезок Л₅Л₃ и эту величину отложим вправо по горизонтали от точки Л₃, получим точку Л₇ (Л₃Л₇=Л₅Л₃).

Из точки Л₃ засечем дугу радиусом равным отрезку Л₃Л₇, а из точки Л₇ засечем дугу радиусом равным глубине локтевой вытачки (2-2,5см), на пересечении этих дуг получим точку Л₈, которую соединим с точкой Л₃. Отрезки Л₃Л₇ и Л₃Л₈ - стороны локтевой вытачки.

Измерим отрезок Н₄Н₂ и эту величину отложим вправо от точки Н₂ под прямым углом к прямой Н₂Л₃ и поставим точку Н₆ (Н₂Н₆=Н₄Н₂).

Соединим прямыми точку Г₉ с точкой Л₇ и точку Л₈ с точкой Н₆.

Отразим зеркально нижний окат рукава (О₇Г₃=О₇Г₈)

по локтевой стороне рукава окат рисуем от точки О₄, касаясь наклонной.

Проверка построений чертежа.
Проверим мерки длины: отрезок АГ=мерка Вок=14,4см; отрезок АЛ=мерка Дрл=30,5см; отрезок АН=мерка Др=52см
Проверим ширину рукава: отрезок Г₈Г₉=Оп+СО=25+7=32см; ширина головки рукава ГГ₁=1/2(Оп+СО)=1/2(25+7)=16см
Измерим Г₈Н₅ и сравним с суммой отрезков Г₉Л₇+Л₈Н₆ - с учетом оттяжки отрезок Г₈Н₅ должен быть меньше, чем сумма отрезков на 0,5-1см.
Проверим путем измерения длину оката рукава и сравним ее с измеренной, откорректированной проймой лифа. С учетом припосадки оката рукава его длина должна быть больше длины проймы лифа на величину припосадки.

На этом построение конструкции рукава завершено, наша выкройка одношовного рукава с локтевой вытачкой готова!
