Базовая выкройка платья (ЦОТШЛ). Пошаговое построение

01:48 Unknown 52 Comments

Здравствуйте!
В этой статье мы разберем построение базовой конструкции платья по методике кроя ЦОТШЛ.
Для построения чертежа мы будем использовать следующие измерения фигуры:

Наименование мерок и условные обозначения	см
Полуобхват шеи (Сш)	15
Линия лопаток (Лл)	18,5
Линия груди (Лг)	24
Длина талии спинки (Дтс)	40,5
Ширина спины (Шс)	15,5
Длина бока (Дб)	19,5
Ширина проймы (Шпр)	9,5
Наклон плеча спины (Нпс)	39
Высота груди (Вг)	25
Длина переда до талии (Дтп)	41
Наклон плеча переда (Нпп)	23
Длина плеча (Дп)	13
Центр груди (Цг)	9
Ширина груди первая (Шг1)	14,3
Ширина груди вторая (Шг2)	13
Полуокружность груди третья (Сг3)	40,5
Уровень раствора вытачки (Урв)	8,5
Полуобхват талии (Ст)	30
Полуобхват бедер (Сб)	44,8
Длина изделия (Ди)	90

В этой таблице для примера я использовала свои измерения, поэтому обращаю ваше внимание, что все вычисления я буду проводить по этим величинам, ну, а вы, в свою очередь, должны использовать свои данные. Как правильно снимать мерки, вы можете посмотреть в этой статье.
В методике кроя ЦОТШЛ используются следующие прибавки на свободное облегание:

мерки	Прилегающий силуэт	Полуприлегающий силуэт	Прямой силуэт
Полуобхват груди (Сг3)	1,5-2см	3-5см	3-5см
Полуобхват талии (Ст)	2-2,5см	3-5см	3,5-5см
Полуобхват бедер (Сб)	1-1,5см	2-3см	2-2,5см

Рассмотрим в качестве примера полуприлегающий силуэт с прибавками
по линии груди (к мерке Сг3) - 3 см
по линии талии (к мерке Ст) - 2 см
по линии бедер (к мерке Cб) - 2 см.
При этом прибавка по линии груди распределяется следующим образом:
ширина спинки (мерка Шс) - 25-30% (3х30% =0,9см)
ширина полочки (мерка Шг1) - 0-30% (3х30% =0,9см)
ширина проймы (мерка Шпр) - 30-70% (3х40% =1см).

Подготовим чистый лист миллиметровой бумаги, длина которого на 10см больше длины нашего изделия.
Сетка чертежа. В правом верхнем углу листа начертим прямой угол с вершиной в точке Р.
От точки Р вниз по прямой отложим последовательно мерки:
линию лопаток - мерка Лл (отрезок РЛ=Лл=18,5см),
линию груди - мерка Лг (отрезок РГ=Лг=24см),
длину талии спинки - мерка Дтс (отрезок РТ=Дтс=40,5см),
линию бедер находим по формуле 1/2 мерки Дтс, либо используем постоянную величину 16-19см и откладываем вниз по прямой от точки Т (отрезок ТБ=1/2Дтс=40,5:2=20,2см)
и длину изделия - мерка Ди (отрезок РН=Ди=90см).
Через все полученные точки проводим прямые влево по горизонтали.

Горловина спинки. От точки Р влево откладываем ширину горловины и поставим точку Р₁ (отрезок РР₁=1/3Сш+СО=15:3+1,5=6,5см). Вниз от точки Р откладываем глубину горловины и ставим точку Р₂ (РР₂=1/3РР₁+СО=6,5:3+0,3=2,5см). Соединяем точки Р₁ и Р₂ плавной линией, соблюдая прямой угол в точке Р₂.

Линия середины спинки. Выемка по линии талии для пропорциональной фигуры равна 1,5-2,5см, которую мы отложим влево от точки Т и поставим точку Т₁ (ТТ₁=2см). От точки Н влево отложим 1/2 отрезка ТТ₁ и обозначим точку Н₁ (НН₁=1/2ТТ₁=2:2=1см). Начертим среднюю линию спинки, соединяя последовательно точки Р₂, Л, Т₁ и Н₁. Точки пересечения линий груди и бедер с линией середины спинки обозначим точками Г₁ и Б₁.
Примечание: Для перегибистой фигуры выемка по линии талии увеличивается и составляет 2,5-4см, для сутулой фигуры выемка уменьшается и составляет 0-1,5см.

Ширина спинки. Отложим от точки Л влево мерку ширины спины + СО и поставим точку Л₁ (ЛЛ₁=Шс+СО=15,5+0,9=16,4см).

От Л₁ вниз опустим прямую до пересечения с линей груди, а точку пересечения обозначим Г₂.

Ширина проймы. Влево от точки Г₂ отложим мерку ширины проймы + СО и поставим точку Г₃ (Г₂Г₃=Шпр+СО=9,5+1,2=10,7см).

Положение бокового шва. От типа фигуры и конструкции рукава зависит положение бокового шва, зачастую боковой шов располагают на середине проймы, поделим отрезок Г₂Г₃ пополам, а точку пересечения обозначим Г₄ (Г₂Г₄=Г₄Г₃=1/2Г₂Г₃=10,7:2=5,35см). От точки Г₄ опустим прямую до линии низа, точку пересечения обозначим Н₂, а точки пересечения с линиями талии и бедер обозначим Т₂ и Б₂.

Глубина проймы. Для построения используем мерку длины бока минус 1,5-3см, эту величину мы отложим от точки Т₂ вверх по прямой и поставим точку О (Т₂О=Дб-1,5см=19,5-1,5=18см).

От точки О вправо проведем прямую до пересечения с отрезком Л₁Г₂ и обозначим точку пересечения О₁.

Плечевой срез спинки. Засечем дугу из точки Р₁ радиусом равным длине плеча + глубина плечевой вытачки (ее величина для перегибистой фигуры равна 0,5-2см, для пропорциональной - 1,5-2,5см, для сутулой - 2-4см), а из точки Т₁ засечем дугу радиусом равным мерке наклона плеча спины, и обозначим пересечение двух дуг точкой П (Р₁П=Дп+2,5=13+2,5=15,5см), (Т₁П=Нпс=39см).

Вверх от точки П проведем прямую до пересечения с прямой РР₁ и обозначим точку пересечения П₁.

Разделим отрезок ПП₁ пополам и поставим точку Д, которую соединим тонкой линией с Р₁.

Теперь от точки Р₁ по линии Р₁Д отложим 1/3 мерки длины плеча и поставим точку в (Р₁в=1/3Дп=13:3=4,3см).

От точки в по тонкой линии Р₁Д отложим глубину вытачки и поставим точку в₁ (вв₁=2,5см).

Вниз от точки в отложим длину вытачки и поставим точку в₂, длина вытачки равна 6-10см (вв₂=7см), соединим точку в₂ с в₁ и уравняем линии вытачки по большей стороне.
Примечание: Длина вытачки зависит от глубины вытачки, которая, в свою очередь, зависит от типа телосложения, чем глубже раствор вытачки, тем длиннее сама вытачка.
Соединим точки в₁ и П.

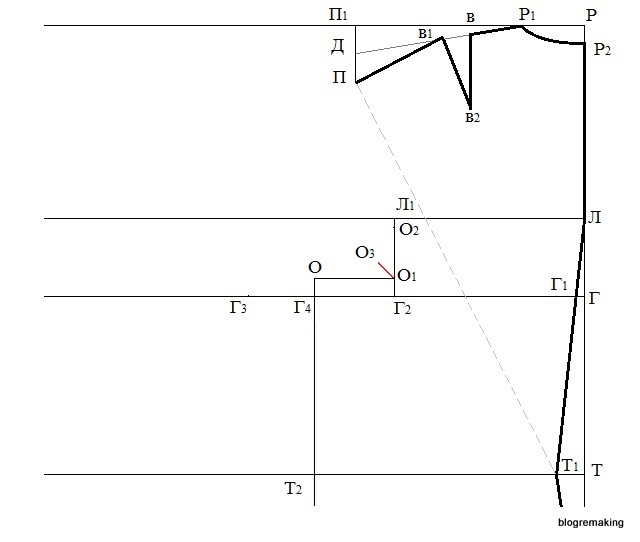

Срез проймы спинки. От точки О₁ вверх отложим 1/2 ширины проймы +1-2см и поставим точку О₂ (О₁О₂=1/2Г₂Г₃+1=10,7:2+1=6,4см).

Построим биссектрису угла О₁, на которой отложим 1/4 ширины проймы +0,5см и получим точку О₃ (О₁О₃=1/4Г₂Г₃+0,5=10,7:4+0,5=3,2см).

Оформим линию проймы спинки плавной линией, соединяя точки П, О₂, О₃ и О.

Линия талии спинки. Выемка по линии талии равна 1,5-3см, эту величину мы отложим вправо от точки Т₂ и получим точку Т₃ (Т₂Т₃=2,5см).

Повышение линии талии равно 0-3см, с отрезной линией талии повышение = 0, для фигуры с крутыми бедрами повышение равно 3см, эту величину откладываем вверх от точки Т₃ и отмечаем точку Т₄ (Т₃Т₄=1,5см). Соединим плавной линией точки Т₁ и Т₄, соблюдая прямой угол в точке Т₁.

Боковой срез лифа спинки. Соединим точки О и Т₄ тонкой линией, которую поделим пополам и в точке деления восстановим перпендикуляр величиной 0,2-0,7см и оформим вогнутой линией боковой срез лифа спинки.

Ширина спинки по линии бедер. Найдем разницу между мерками полуобхвата бедер и полуобхвата груди с учетом прибавок на свободное облегание:
(Сб+СО)-(Сг3+СО)=(44,8+2)-(40,5+3)=3,3см.
Полученный результат делим пополам и откладываем от точки Б₂ влево, получим точку Б₃ (Б₂Б₃=3,3:2=1,7см).
Примечание: Если разница между полуобхватами бедер и груди получилась отрицательной, то полученный результат делим пополам и откладываем эту величину вправо от точки Б₂. Если разница равна нулю, то точка Б₃ совпадает с точкой Б₂.
Соединим точки Т₄ и Б₃ тонкой прямой и разделим этот отрезок пополам, в точке деления восстановим перпендикуляр, величина которого равна 0,5-1см. Оформим плавной выпуклой линией боковой срез по линии бедер.

Ширина спинки по линии низа равна ширине спинки по линии бедер +1см, эту величину откладываем влево от точки Н₁ и получаем точку Н₃ (Н₁Н₃=Б₁Б₃+1см). Соединим точки Б₃ и Н₃.
Примечание: Для сутулых фигур ширина спинки по линии низа равна ширине спинки по линии бедер (Н₁Н₃=Б₁Б₃), для зауженного книзу изделия из Б₃ опускают перпендикуляр до пересечения с линией низа, точку пересечения обозначают Н₂.

Ширина полочки по линии груди. От точки Г₃ влево откладываем мерку ширины груди первую с прибавкой на свободное облегание и ставим точку Г₅ (Г₃Г₅=Шг1+СО=14,3+0,9=15,2см).

Высота груди. От точки Г₅ вверх откладываем мерку высоты груди и получаем точку Р₃ (Г₅Р₃=Вг=25см). Точку пересечения с линией лопаток обозначим Л₂.

Линия середины полочки. Вниз от точки Г₅ опустим перпендикуляр до линии низа, точку пересечения обозначим Н₄, а точки пересечения с линиями талии и бедер обозначим точками Т₅ и Б₄.

Горловина полочки. От Р₃ вправо проведем горизонтальную прямую, на которой отложим 1/3 мерки полуобхвата шеи + СО и поставим точку Р₄ (Р₃Р₄=1/3Сш+СО=15:3+1,5=6,5см). Глубину горловины вычисляем по формуле 1/3 полубохвата шеи +1-1,5см и откладываем полученную величину от точки Р₃ вниз, получим точку Р₅ (Р₃Р₅=1/3Сш+1,5=15:3+1,5=7см). Соединим точки Р₄ и Р₅ и поделим отрезок пополам, в точке деления восстановим перпендикуляр величиной 2-2,5см и оформим плавной линией срез горловины полочки, соблюдая прямой угол в точке Р₅.

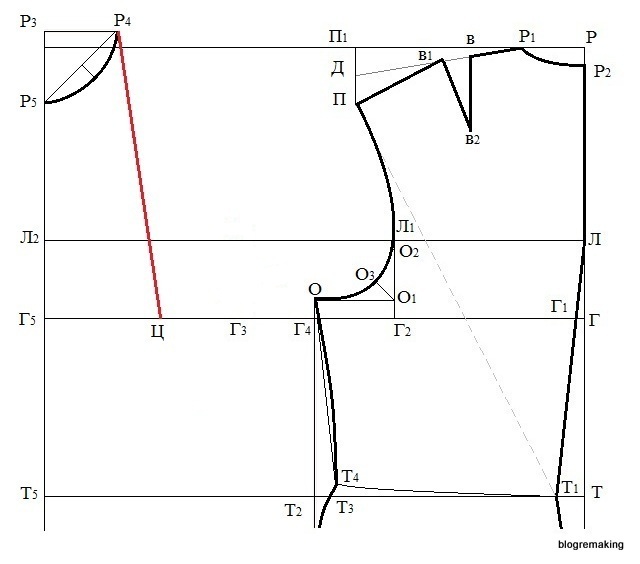

Линии нагрудной вытачки. Вправо от точки Г₅ отложим расстояние до центра груди и получим точку Ц (Г₅Ц=Цг=9см).

Соединим прямой точки Ц и Р₄ - этот отрезок является левой стороной вытачки.

На этом отрезке вверх от точки Ц отложим мерку уровня раствора вытачки и поставим точку У (ЦУ=Урв=8см). Засечем дугу из точки Ц радиусом равным отрезку ЦУ. Из точки У засечем дугу радиусом равным разнице между мерками Шг1 и Шг2 (Шг1-Шг2=14,3-13=1,3см). На пересечении этих двух дуг получим точку У₁.

Теперь из точки Ц проведем прямую через точку У₁, которую уровняем с левой стороной вытачки, и поставим точку Р₆. Отрезок ЦР₆ - правая сторона нагрудной вытачки.

Плечевой срез полочки. Из точки Р₆ засечем дугу радиусом равным мерке длины плеча, а из точки Ц засечем дугу радиусом равным мерке наклону плеча переда. На пересечении этих двух дуг получим точку П₂ (Р₆П₂=Дп=13см; ЦП₂=Нпп=23см). Соединим прямой точки Р₆ и П₂ - этот отрезок и будет плечевым срезом полочки.

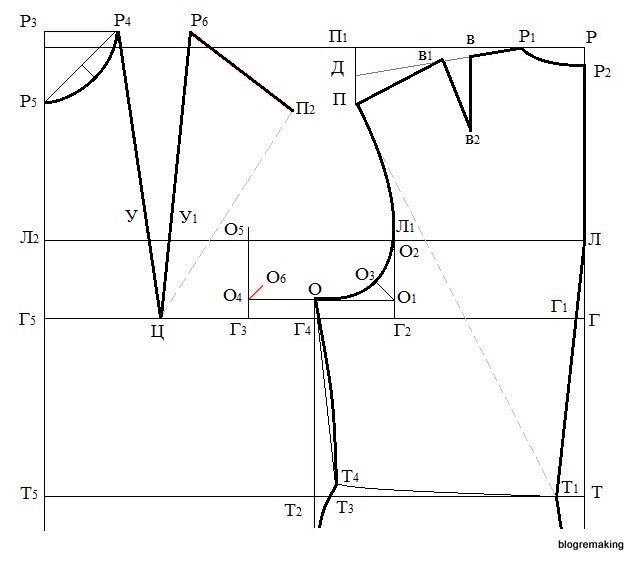

Срез проймы полочки. Вверх от точки Г₃ проведем прямую, а из точки О влево проведем прямую до пересечения с вертикальной прямой из Г₃, точку пересечения обозначим О₄. От этой точки вверх отложим 1/2 ширину всей проймы минус 1см и поставим точку О₅ (О₄О₅=1/2Г₂Г₃-1=10,7:2-1=4,4см).

Построим биссектрису угла О₄, на которой отложим 1/4 ширины проймы минус 0,5см и поставим точку О₆ (О₄О₆=1/4Г₂Г₃-0,5=10,7:4-0,5=2,2см).

Оформим плавной прямой срез проймы полочки, соединяя точки П₂, О₅, О₆ и О, при этом точки П₂ и О₅ сперва соединим тонкой линией, которую поделим пополам, а в точке деления восстановим перпендикуляр 0,5-1,5см и оформим вогнутый срез проймы.

Линия талии полочки. Вниз от точки Р₃ отложим мерку длины переда до талии и поставим точку Т₆ (Р₃Т₆=Дтп=41см).

Выемка по линии талии на боковой линии полочки равна выемке на талии по боковой линии спинки, эту величину мы откладываем от точки Т₂ влево и получаем точку Т₇ (Т₂Т₇=Т₂Т₃=2,5см). Повышение линии талии равно 0-3см, с отрезной линией талии повышение = 0, для фигуры с крутыми бедрами повышение = 3см, при этом важно соблюдать, чтобы повышение линии талии полочки было равно величине повышения линии талии спинки, эту величину откладываем вверх от точки Т₇ и отмечаем точку Т₈ (Т₇Т₈=Т₃Т₄=1,5см). Оформим плавной линией линию талии, соединив точки Т₆ и Т₈, при этом угол в точке Т₆ должен оставаться прямым.

Боковой срез лифа полочки. Соединим точки О и Т₈ тонкой линией, которую поделим пополам и в точке деления восстановим перпендикуляр величиной 0,2-0,7см и оформим вогнутой линией боковой срез лифа спинки.

Ширина полочки по линии бедер. Расширение полочки по линии бедер равно расширению спинки по линии бедер, эту величину мы отложим вправо от точки Б₂ и получим точку Б₅ (Б₂Б₅=Б₂Б₃=1,7см). Напомню, что если разница между полуобхватами бедер и груди получилась отрицательной, то полученный результат делим пополам и откладываем эту величину влево от точки Б₂. Если разница равна нулю, то точка Б₅ совпадает с точкой Б₂.
Соединим точки Т₄ и Б₅ тонкой прямой и разделим отрезок пополам, а в точке деления восстановим перпендикуляр, величина которого равна 0,5-1см. Оформим плавной выпуклой линией боковой срез по линии бедер.

Ширина полочки по линии низа равна ширине полочки по линии бедер +1см, эту величину откладываем вправо от точки Н₄ и получаем точку Н₅ (Н₄Н₅=Б₄Б₅+1см).
Примечание: Для сутулых фигур ширина полочки по линии низа равна ширине полочки по линии бедер (Н₄Н₅=Б₄Б₅), для зауженного книзу изделия из Б₅ опускают перпендикуляр до пересечения с линией низа, точку пересечения обозначают Н₆. В каждом из этих случаев расширение по линии низа полочки должно быть равно расширению по линии низа спинки.

Нижний срез. Удлинение полочки до линии низа зависит от осанки:
для пропорциональной фигуры удлинение равно 1-2см, эту величину мы откладываем вниз от точки Н₄ и получаем точку Н₆ (Н₄Н₆=1,5см).
для сутулой фигуры удлинение уменьшают и оно равно 0,5-1см или вообще отсутствует; при сильной сутулости и выпуклости ягодиц следует удлинить линию низа по спинке, а по переду оставить горизонтальной.
для перегибистой фигуры удлинение увеличивается и равно 2,5-4см.
для фигуры с небольшим бюстом, но выступающими ягодицами, полочку не удлиняют и низ оставляют в точке Н₄.
Соединим плавной линией точки Н₆ и Н₅, соблюдая прямой угол в точке Н₆.

Определение раствора вытачек по линии талии. Найдем разницу между мерками полуобхвата груди и полуобхвата талии с учетом прибавок на свободное облегание: (Сг3+СО)-(Ст+СО)=(40,5+3)-(30+2)=11,5см. Из полученной разницы вычтем уже известные величины выемок по линии талии по боковым швам и средней линии спинки: 11,5-(2,5+2,5+2)=4,5см. Полученный результат - сумма раствора вытачек по линии талии.
Величина раствора вытачки спинки = 1/3 от общего раствора вытачек (4,5:3= 1,5см);
величина раствора передней вытачки = 2/3 от общего раствора вытачек (4,5:3 х 2= 3см),
если величина раствора передней вытачки получается больше 3,5см, то на полочке дополнительно строят еще одну вытачку по линии талии.

Положение талевой вытачки на спинке. Разделим отрезок Г₁Г₂ пополам и от точки деления влево отложим 1-2см, поставим точку Г₆. Из точки Г₆ опустим вертикальную линию до пересечения с линией бедер, точку пересечения обозначим Б₆, а точку пересечения с линией талией Т₉.
Примечание: При крутых бедрах измеряют отрезок Г₁Г₆ и откладывают эту величину от точки Б₁ влево и получают точку Б₆. Отрезок Г₆Б₆ - серединная линия талевой вытачки спинки.
Повышение верхнего упора вытачки составляет 2-3см, поэтому продлим серединную линию вытачки вверх от точки Г₆ на 2-4см (в моем примере 3см). Повышение нижнего упора вытачки составляет 2-5см, эту величину откладываем вверх от точки Б₆ (в моем примере 3см).
От точки Т₉ вправо и влево по линии талии отложим половину раствора талевой вытачки спинки (1,5:2=0,8см).

Оформим вытачку, соединив точки 3 и 0,8.

Положение талевой вытачки на полочке. Из точки Ц опустим вертикальную линию до линии бедер, при пересечении с линией талией получим точку Т₁₀, а с линией бедер - Б₇, отрезок ЦБ₇ - серединная линия талевой вытачки полочки.

Понижение верхнего упора вытачки равно 2-4см (в моем примере 2см), повышение нижнего упора вытачки равно 4-7см (в моем примере 4см). От точки Т₁₀ вправо и влево отложим половину раствора вытачки полочки (3:2=1,5см) и оформим вытачку, соединяя точки 2, 4 и 1,5.

Если раствор талевой вытачки больше 3,5см, то ее разбивают на две вытачки, вторая вытачка строится ближе к боковому шву, а ее раствор и длина меньше чем первая основная вытачка.
Для примера рассмотрим раствор равный 4см, тогда раствор основной вытачки составит 3см, а второй - 1см. Чтобы построить вторую вытачку, от точки Г₃ влево отложим 2-3см и поставим точку Г₇ (Г₃Г₇=3см). Из точки Г₇ опустим вертикальную линию до пересечения с линией бедер, точку пересечения обозначим Б₈, с линией талии - Т₁₁. Эта вертикальная линия - серединная линия дополнительной вытачки.

Верхний и нижний упоры дополнительной вытачки должны быть короче основной вытачки на 1-2см (в моем примере понижение верхнего упора вытачки = 4см, а повышение нижнего упора = 6см). От точки Т₁₁ вправо и влево по линии талии откладываем половину раствора вытачки, которую мы распределили на дополнительную вытачку (1:2=0,5см). И оформим линии вытачки, соединяя точки 4, 6 и 0,5.

На этом построение чертежа завершено, наша базовая выкройка платья готова!

В следующей статье мы рассмотрим построение конструкции одношовного втачного рукава.
