Базовая выкройка платья (Modellismo). Пошаговое построение

21:40 simon9589 1 Comments


Здравствуйте!
В этой статье я предлагаю вам ознакомиться с итальянской методикой кроя Modellismo на примере базовой конструкции платья.
Методика Modellismo достаточно простая и не требует сложных расчетов, поэтому эту методику кроя можно порекомендовать новичкам. Однако, небольшое количество используемых мерок не отражают полностью некоторые особенности фигуры, поэтому данная методика подходит для условно-типовой фигуры.
Для построения чертежа мы будем использовать следующие измерения фигуры:
Наименование мерок и условные обозначения
см
Рост (Р)
165
Длина спины до талии (Дтс)
40,5
Ширина спины (Шс)
31
Высота груди (Вг)
25
Длина переда до талии (Дтп)
41
Центр груди (Цг)
17
Обхват груди первый (Ог1)
77,5
Обхват груди третий (Ог3)
81
Уровень раствора вытачки (Урв)
8,5
Ширина плеч (Шп)
37
Обхват талии (От)
58
Обхват бедер (Об)
88
Длина изделия (Ди)
90
В этой таблице для примера я использовала свои измерения, поэтому обращаю ваше внимание, что все вычисления я буду проводить по этим величинам, ну, а вы, в свою очередь, должны использовать свои данные. Как правильно снимать мерки, вы можете посмотреть в этой статье.

Помимо обычных мерок, в методике используется величина Размер, которая равна половине мерке обхвата груди первый
Размер = ½ х Ог1 = ½ х 77,5 = 38,75см

Прибавки на свободное облегание:
мерки
 Полуприлегающий силуэт
    Прямой силуэт
Обхват груди (Сг3)
3-5см
3-5см
Обхват талии (Ст)
1-3,5см
3,5-5см
Обхват бедер (Сб)
2-2,5см
2-3см
Ширина спины (Шс)
0-1,5см
0-1,5см
Ширина груди (Шг)
0-1,5см
0-1,5см
Глубина проймы (Гп)
0-1,5см
0-2см
Обхват шеи (Ош)
0-0,5см
0-0,5см

Построение выкройки платья
Сетка чертежа. На чистом листе бумаге начертим прямоугольник АFA1F1, в котором одна сторона равна длине изделия, а вторая сторона равна полуобхвату груди + прибавка на свободное облегание:
АА1 = FF1 = ½ х Ог3 + СО = ½ х 81 + 3 = 43,5см
AF = A1F1 = Ди = 90см.
Теперь от точки А вниз отложим отрезок АС — глубину пройму, величину которой найдем по формуле:
АС = 1/8 х Рост + 1/24 х Размер + СО = 1/8 х 165 + 1/24 х 38,75 + 1,5 = 23,73см.
Вновь от точки А вниз отложим отрезок АД, равный мерке длины спины до талии:
АД = Дтс = 40,5см.
Далее вниз откладываем отрезок ДЕ — высота бедер, длину которого можно взять как постоянную величину 16-19см, либо найти по формуле:
ДЕ = ½ х Дтс = ½ х40,5 = 20,25см.
Из точек С, Д и Е проведем горизонтальные прямые до пересечения со стороной А1F1, точки пересечения обозначим С1, Д1 и Е1.
сетка
Построение спинки
Горловина спинки. Вниз от точки А отложим глубину горловины — отрезок АВ:
АВ = 1/24 х Размер + СО = 1/24 х 38,75 + 0,2 = 1,8см.
Вправо от точки А отложим ширину горловины — отрезок АG:
АG = 1/6 х Размер = 1/6 х 38,75 = 6,5см.
Соединим плавной линией точки В и G, соблюдая прямой угол в точке В.
горлов
Плечевой срез спинки. Вправо от точки А отложим половину мерки ширины спины и поставим точку Н:
АР = ½ х Шс = ½ х 31 = 15,5см.
Вниз от точки А отложим постоянную величину 4,5см и отметим точку В1:
АВ1 = 4,5см.
ширина
От точки С вправо отложим отрезок СС2, длину которого вычислим по формуле:
СС2 = 1/4 х Ог3 — 1см + СО = 1/4 х 81 — 1 + 1,5 = 20,75см.
ширина
Из точки Н проведем перпендикулярную прямую до пересечения с прямой СС2, точку пересечения обозначим О.
спин
Вправо от точки В1 проведем горизонтальный отрезок В1L1, равный половине мерки ширины плеча:
В1L1 = ½ х Шп = ½ х 37 = 18,5см.
линия
Начертим плечевой срез спинки, соединив прямой линией точки G и L1.
плечо
Срез проймы спинки. Вверх от точки О отложим 4,5см, от полученной точки влево по горизонтали отложим 0,3см и отметим точку М.
точки
Построим пройму спинки, соединяя плавной линией точки L1, М и С2. От точки L1 вниз по линии проймы отложим 9см и поставим засечку — контрольную точку проймы спинки.
пройма
Боковой срез спинки. Вправо от точки Д отложим отрезок ДД2, длин которого равна:
ДД2 = 1/4 х От — 1см + 3см (на вытачку) + СО = 1/4 х 58 — 1 + 3 + 1 = 17,5см.
Точки С2 и Д2 соединим прямой линией.
бок
Теперь от точки Е вправо отложим отрезок ЕЕ2, его величину найдем по формуле:
ЕЕ2 = 1/4 х Об — 1см + СО = 1/4 х 88 — 1 + 1,5 = 22,5см.
Точки Д2 и Е2 соединим плавной выгнутой линей с прогибом 0,5-1см на середине участка Д2Е2.
ширина
Из точки Е2 опустим перпендикуляр до пересечения с линией низа (FF1), точку пересечения обозначим F2.
Для прямого силуэта юбки платья ширина спинки по линии низа равна ширине по линии бедер.
Для расклешенного силуэта от точки F2 вправо отложить величину расширения 1-3см, полученную точку соединить с Е2.
Для зауженного силуэта влево от точки F2 отложить величину сужения 1-3см и соединить полученную точку с Е2.
ширина
Талевая вытачка спинки. Отрезок ДД2 поделим пополам и отметим точку R.
ДR = RД2 = ½ х ДД2.
Через точку R проведем вертикаль до пересечения с линией груди. Вниз от точки пересечения отложим 2см. Далее, вниз от точки R по вертикали отложим 14см. Вправо и влево по линии талии (ДД2) от точки R отложим по половине раствора вытачки, то есть по 1,5см. Полученные точки 2, 1,5 и 14 соединим прямыми линиями.
вытач
На этом построение спинки завершено.
спинка

Построение полочки
Горловина полочки. Вверх от точки Д1 отложим мерку длины переда до талии и отметим точку А2:
Д1А2 = Дтп = 41см.
перед
Влево от точки А2 отложим ширину горловины и отметим точку G1:
A2G1 = AG = 6,5см.
Вниз от точки А2 отложим отрезок А2В2 — глубина горловины:
А2В2 = 1/6 х Размер +1см = 1/6 х 38,75 + 1 = 7,5см.
горло
Соединим плавной линией точки G1 и В2, соблюдая прямой угол в точке В2.
горло
Плечевой срез полочки. Влево от точки А2 отложим отрезок А2Н1, величину которого найдем по формуле:
А2Н1 = ½ х Шс — 1см = ½ х 31 — 1 = 14,5см.
От точки С1 влево отложим отрезок С1С2:
С1С2 = 1/4 х Ог3 + 1см + СО = 1/4 х 81 + 1 + 1,5 = 22,75см
Проверяем себя: СС2 + С2С1 = СС1 = 20,75 + 22,75 = 43,5см.
ширина
Из точки Н1 опустим перпендикуляр до пересечения с линией С1С2, точку пересечения обозначим О1.
От точки Н1 вниз отложим отрезок постоянной величиной 7,5см и отметим точку L2:
H1L2 = 7,5см.
плечо
Через точку L2 проведем вспомогательную горизонтальную линию. А из точки G1 засечем окружность, радиус которой равен длине плеча спинки (R = GL1). Точку пересечения окружности со вспомогательной линией обозначим L3 и соединим ее прямой линией с точкой G1.
плечо
Нагрудная вытачка. Вниз от точки А2 отложим мерку высоты груди и поставим точку N:
А2N = Вг = 25см.
Влево от точки N отложим половину мерку центра груди и отметим точку N1:
NN1 = ½ х Цг = ½ х 17 = 8,5см.
центр
Вниз по отрезку G1L3 от точки G1 отложим отрезок G1G2, величина которого равна:
G1G2 = 1/10 х Размер + СО = 1/10 х 38,75 + 0,5 = 4,4см.
Из точки G2 построим вверх перпендикуляр величиной 1,6см и поставим точку G3:
G2G3 = 1,6см.
плечо
Соединим прямой линией точки G1 и G3, а затем точки G3 и N1. Отрезок N1G3 – правая сторона вытачки.
вытач
Из точки N1 засечем дугу, радиусом равным мерке уровня раствора вытачки (R = Урв = 8,5см). Пересечение дуги с правой стороной вытачки обозначим точкой К. Теперь из этой точки засечем дугу, радиус которой найдем по формуле:
R = ½ х (Ог3 — Ог1) = ½ х (81 — 77,5) = 1,75см.
Точку пересечения двух дуг обозначим К1.
вытач
Соединим точки N1 и К1, а затем продлим отрезок и уровняем его с длиной отрезка N1G3:
N1G4 = N1G3.
вытач
Разрежем нашу конструкцию по линии NN1, переведем раствор нагрудной вытачки в линию середины полочки. Отрезок G1G3 продлим и уровняем с линей плеча спинки:
G1L4 = GL1.
плечо
Переведем обратно раствор нагрудной вытачки в плечевой срез.
вытач
Срез проймы полочки. Вверх от точки О1 отложим 5см, от полученной точки влево по горизонтали отложим 2см и поставим точку М1.
точки
Начертим линию проймы полочки, соединив плавной линией точки L4, М1 и С2. Вниз от точки L4 по линии проймы отложим 9см и отметим засечку — контрольную точку проймы.
пройма
Для построения втачного рукава нам потребуется вспомогательный отрезок, который мы построим, опустив из точки М1 перпендикуляр до пересечения с отрезком C1C2, точку пересечения обозначим О2. Отрезок С2О2 — вспомогательный отрезок.
отрезок
Боковой срез полочки. Построим отрезок Д1Д3 влево от точки Д1:
Д1Д3 = 1/4 х От + 1см + 3 см (на вытачку) + СО = 1/4 х 58 + 1 + 3 + 1 = 19,5см.
Соединим прямой линией точки С2 и Д3.
бок
Отрезок Е1Е3 отложим влево от точки Е1:
Е1Е3 = 1/4 х Об + 1см + СО = 1/4 х 88 + 1 + 1,5 = 24,5см.
Точки Д3 и Е3 соединим плавной выгнутой линией с прогибом 0,5-1см на середине участка Д3Е3.
Из точки Е3 опустим перпендикуляр до пересечения с линией низа, точку пересечения обозначим F3.
Для прямого силуэта юбки платья ширина полочки по линии низа равна ширине по линии бедер, для расклешенного или суженного от точки F3 строим величину расширение или сужения — 1-3см, полученную точку соединяем прямой линей с точкой Е3. Очень важно, чтобы величина расширения или сужения по линии низа была одинаковой и на полочке, и на спинке.
ширина
Талевая вытачка полочки. Из точки N1 опустим перпендикуляр до пересечения с линией талией, точку пересечения обозначим R1.
вытач
Вниз по перпендикуляру от точки N1 отложим 2см, вниз от точки R1 – 12см, а по линии талии (Д1Д3) влево и вправо от точки R1 отложим по 1,5см. Полученные точки 2,12 и 1,5 соединим прямыми линиями.
вытач
На этом построение полочки завершено.
выкр
И наша конструкция платья готова!
выкр

Выкройка одношовного втачного рукава
для построения чертежа рукава нам понадобятся следующие мерки:
Наименование мерок и условные обозначения
см
Длина рукава (Др)
52
Длина рукава до локтя (Дрл)
30,5
Обхват запястья (Оз)
15

Начинаем наше построение с прямоугольника АА1Е1Е, где
АА1 = ЕЕ1 = 1/2 х Размер — 1см = 1/2 х 38.75 — 1 = 18,37см,
АЕ = А1Е1 = 1/10 х Рост = 1/10 х 165 = 16,5см.
Отрезок АЕ - высота оката рукава.
сетка
Отрезок АА1 поделим пополам и поставим точку С, вниз от этой точки опустим перпендикуляр до пересечения с отрезком ЕЕ1, точку пересечения обозначим С1. Полученные точки С и С1 соединим прямой линией.
Вниз от точки А отложим отрезок АД:
АД = 1/10 х Размер + 0,5см = 1/10 х 37,85 + 0,5см = 4,37см.
Из точки Д проведем горизонталь до пересечения с отрезком А1Е1, точку пересечения обозначим Д1.
сетка
На продолжении прямой ЕЕ1 влево от точки Е отложим отрезок ЕF, который равен отрезку ОС2 с чертежа спинки + 0,5см. Вправо от точки Е1 отложим отрезок Е1F1, который равен отрезку О2С2 с чертежа полочки + 0,5см.
ЕF = ОС2 + 0,5см
Е1F1 = О2С2 + 0,5см.
Вверх от точки Е отложим 5см и поставим точку N, влево от этой точки построим перпендикуляр величиной 1см и отметим точку N1. И теперь отложим 5см вверх от точки Е1 и отметим точку N2.
ЕN = 5см
NN1 = 1см
Е1N1 = 5см.
точки
От точки Д вправо отложим 3см, отметим точку Д2, а точки Д1 влево отложим 3,5см и отметим точку Д3:
ДД2 = 3см
Д1Д3 = 3,5см.
точки
Добавьте подпись
Начертим окат рукава, соединяя плавной линией точки F, N1, Д2, С, Д3, N2 и F1.
окат
От точки С вниз по окату со стороны спинки отложим 10см, а со стороны полочки 10,3см и поставим засечки — контрольные точки рукава.
точки
Начертим отрезок СН, равный мерке длина рукава. Линия СН — линия середины рукава. Вниз от точки С отложим мерку длины рукава до локтя и отметим точку Л.
СН = Др = 52см
СЛ = Дрл = 30,5см.
серед
В обе стороны от точки Н отложим по половине мерки обхвата запястья + 2см на свободное облегание:
НН1 = НН2 = 1/2 х Оз + СО = 1/2 х 15 + 2 = 9,5см.
низ
Начертим боковые стороны рукава, соединив прямой линией точку F с Н1 и точку F1 с Н2. Через точку Л проведем горизонтальную линию до пересечения с боковыми срезами рукава, точки пересечения обозначим Л1 и Л2. Линия Л1Л2 - линия рукава,
бок

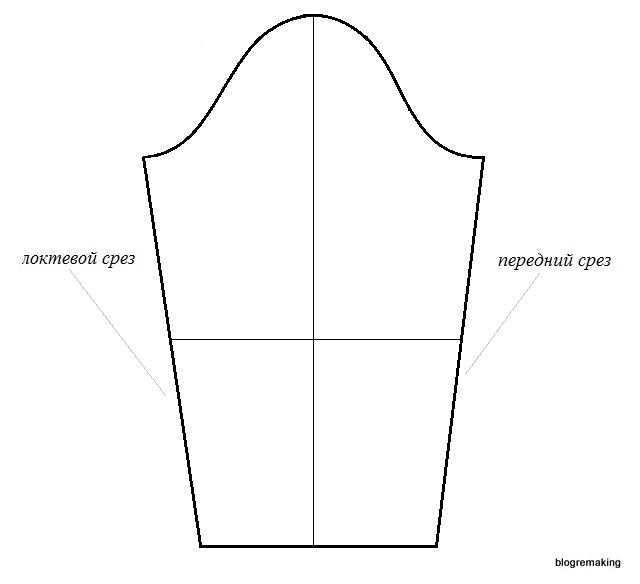

На этом построение конструкции рукава завершено.
выкр
выкр
После построения необходимо измерить длину оката рукава и длину проймы изделия. Длина оката рукава должна быть больше длины проймы на 3-7см.
